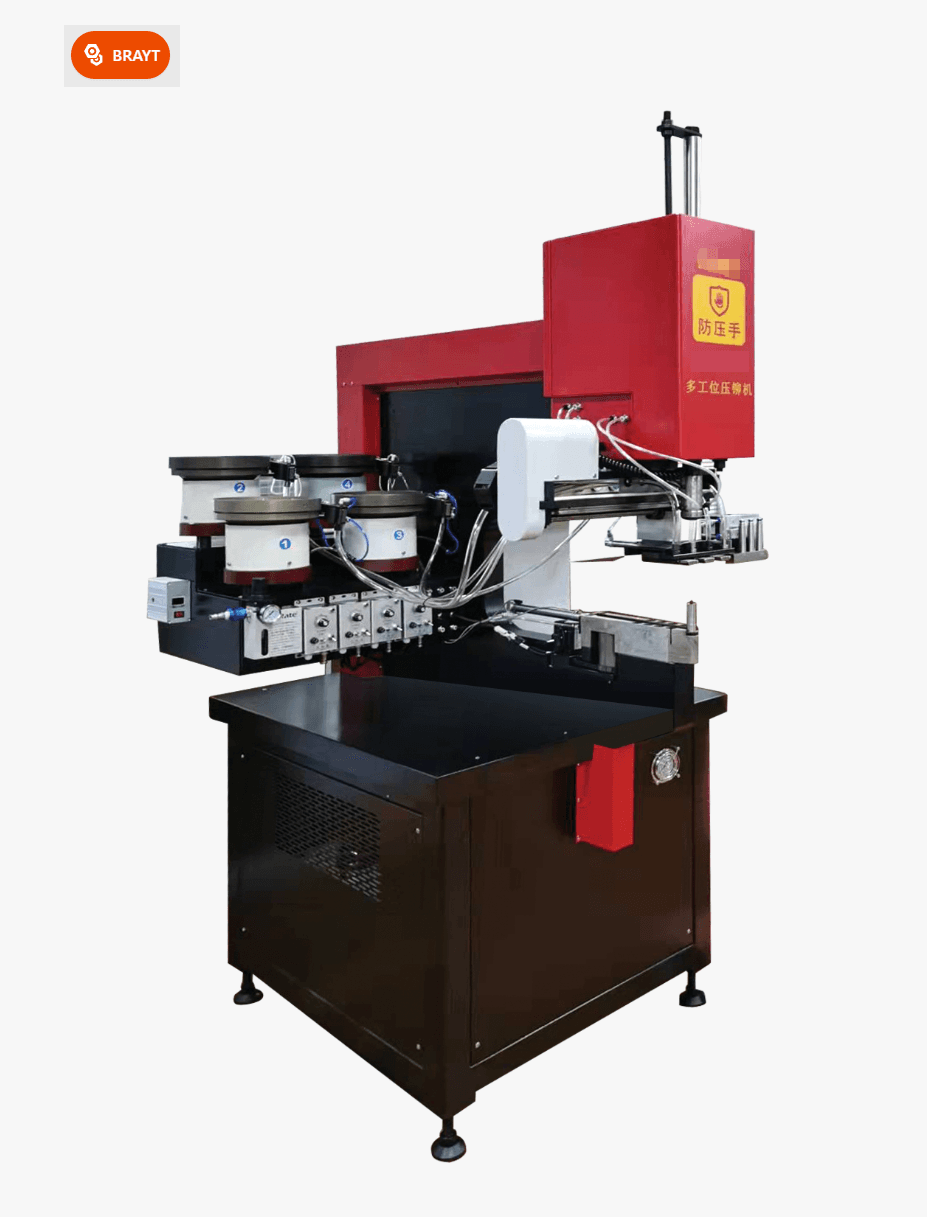

Гидравлический клепальный станок с четырьмя системами автоподачи
Наш гидравлический клепальный станок оснащён современной конструкцией и передовыми технологиями, обеспечивающими высокую производительность и точность работы. Благодаря четырём автоматизированным системам подачи материала этот станок идеально подходит для решения сложных производственных задач в области металлообработки и сборки изделий.
Каждая система автоподачи подбирается индивидуально, исходя из специфики производства и требований заказчика. Это позволяет оптимизировать процесс установки и регулировки инструмента, сократить время перенастройки и повысить общую эффективность работы станка.
Конструкция машины:
Станок оборудован надёжными компонентами и продвинутыми механизмами, обеспечивающими стабильную и точную работу:
Серводвигатели управляют движением осей X, Y и C, обеспечивая точное позиционирование и быструю смену инструмента.
Механизм автоматической подачи материала установлен над верхней частью инструмента и работает в связке с приводами осей Y1, Y2 и цилиндрами осей Z2 и Z3.
Верхний штамподержатель функционирует по принципу автоматической смены инструмента (A.T.C.) и гарантирует быстроту и надежность замены пуансонов.
Нижняя часть снабжена серводвигателем оси C, позволяющим поворачивать нижний штамп и синхронизироваться с верхними инструментами.
Структура устройства:
Устройство состоит из ряда ключевых элементов, каждый из которых играет важную роль в обеспечении стабильности и надежности работы:
Рама и гидравлическая система обеспечивают прочность и стабильность конструкции.
Складской отсек для хранения нижней матрицы с сервоприводом оси C облегчает доступ и замену рабочих элементов.
Металлический кожух защищает систему подачи масла и предотвращает возможные аварии.
Транспортировочные кольца облегчают перемещение станка.
Ограничительные гайки предотвращают чрезмерное движение гидроцилиндров.
Электрический шкаф и дисплей обеспечивают удобное управление и мониторинг процессов.
Технические характеристики:
Параметр Подробности
Привод - Гидравлика
Максимальное давление - 80 kN
Глубина горловины - 610 мм
Ход - 0—8.0" (0—200 мм)
Повторяемость точности- ±2%
Мощность гидродвигателя- 2.2 кВт
Мощность двигателя оси X - 0.4 кВт
Мощность двигателя оси C - 0.4 кВт
Стандарт защиты Стандартная задержка загрузки — 10 секунд / автоматический режим.
Питание 220 V/380 V, три фазы, 50 Гц или 60 Гц
Описание особенностей эксплуатации:
Настройка: Возможность задания параметров крепежных элементов вручную или автоматически. Станок самостоятельно рассчитывает оптимальное давление и время удерживания.
Безопасность: Антиблокировка рук оператора активируется зелёным светом, предупреждая о безопасной работе. Красный свет предупреждает о проведении работ с материалами, не поддерживающими защиту рук.
Система контроля качества: Обеспечивает постоянный мониторинг состояния деталей и регистрацию успешных заклепочных операций.
Специальная защита рук: Остановка движения при контакте инструмента и заготовки обеспечивает дополнительную защиту оператора.
Удалённая поддержка: Мониторинг I/O помогает оперативно выявлять неисправности и упрощает обслуживание станка.
Индивидуально подобранные системы автоподачи делают этот гидравлический клепальный станок гибким решением для любого производственного предприятия, способствующим повышению эффективности и улучшению качества продукции.
